USB转I2C/IIC适配器 软件可实现USB转CAN SPI等更多功能

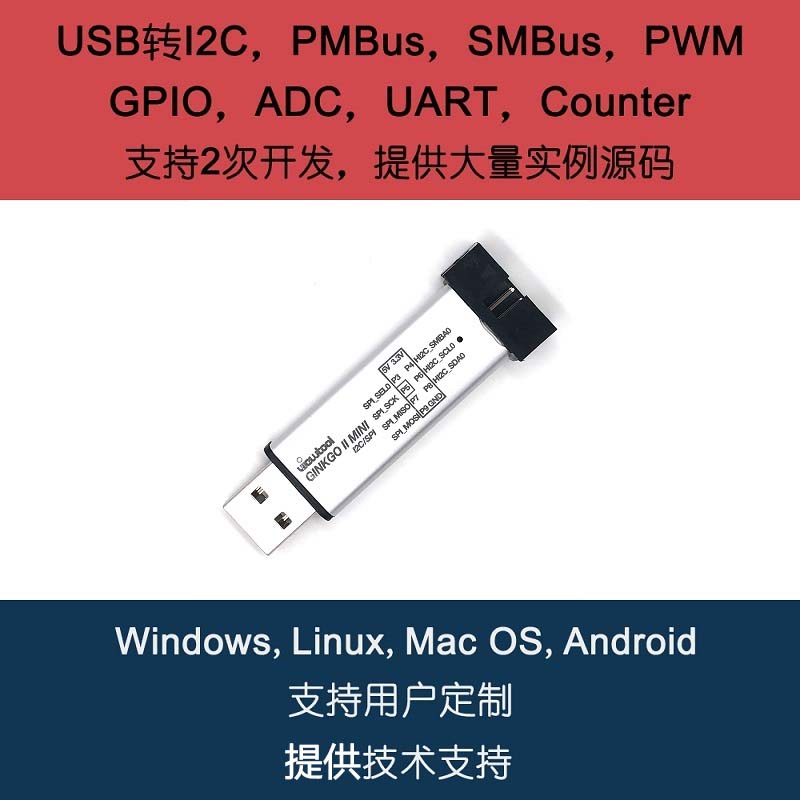

名称:纬图Ginkgo USB-I2C适配器
品牌:ViewTool/纬图
型号:
VTG200A

7天无条件退换,1年免费维修(无法维修免费更换),终身技术支持!

需要请客服

您买到的不仅是一个适配器,更是众多的软件、应用实例和完全开放的底层接口,外加我们的终身技术支持,帮助您打造一套基于纬图(ViewTool)的专属测试工具系列!

原厂提供多套软件以适应不同需求,还可以进入纬图的官方论坛进行学习交流。

纬图官网:http://pic.witcp.com/pic/www.viewtool.com/

纬图论坛:http://pic.witcp.com/pic/www.viewtool.com/bbs/forum.php

驱动、软件、文档、固件、API函数库、应用实例及源码、视频教程等下载:http://pic.witcp.com/pic/www.viewtool.com/index.php@option=com_content&view=article&id=61&Itemid=27

典型应用:
- I2C总线设备,芯片控制、调试
- I2C接口传感器测试
- I2C存储器EEPROM数据读写
- I2C总线设备故障检测维修
- PMBus和SMBus总线接口芯片控制
- 协助开发I2C主机程序
- 脉冲计数器
- 模拟电压测量,GPIO输入输出控制
- PWM信号输出
- USB转双串口/TTL(兼容RS485总线模施

产品特色
- 支持LinuxMAC OSWindowsAndroid四大主流系统,支持树莓派(Raspberry Pi)
- USB总线供电,无需外接电源,5V3.3V电源输出,最大电流可达500mA,带短路保护;
- 可作I2C总线主机(Host/Master)从机(Slave),实现USB和I2C总线双向适配转换;
- 2通道硬件I2C(标准模施,8通道软件I2C(GPIO模施,硬件I2C频率可达1.2MHz,软件I2C频率可达400KHz,频率任意可调;
- 支持吉阳光电USB-I2C;
-支持PMBusSMBus,提供专门针对两种总线的接口函数库
-多套免费上位机软件,应对不同用户实际需求,与LabviEW无缝挂接
-支持USB-SDI12USB-EasyScaleUSB-UART总线转换,支持计数器PWM输出ADC采样GPIO输入输出控制等功能
- 同一台PC可接入多个I2C适配器同时进行工作(最多可支持100个);
- 支持USB-RS485,输出RS485总线控制信号(DE),最大波特率可达(咨询特价)Mbps
- 用户可免费更新、升级软件,同一个硬件通过软件更新实现不同功能(如I2C适配器更新为SPI适配器或CAN适配器);
- 完全开放底层接口函数,可二次开发,提供详细的函数说明文档及各种语言平台的应用实例(Labview、C#、VC++、Qt、Python、Labwindows/CVI、C++ Builder、VB、VB.NET、Delphi、LabView)的二次开发应用模板、例程及文档;

强烈建议:用户初次购买USB-I2C适配器时选配一个I2C EEPROM AT(咨询特价)模块,以便在调试遇到问题时做对比测试,帮助用户快速定位问题所在。

功能列表



性能参数
- USB总线供电,USB2.0通信接口;
- 2通道硬件I2C(标准模施,8通道软件I2C(GPIO模施,硬件I2C速率1.2Mbps,软件I2C速率400Kbps,总线速率任意可调;
-
8路ADC(12bit)模拟电压信号(0~3.3V)测量,最大采样率1MHz;
- 16路GPIO,可配置为输入输出管脚,所有管脚兼容TTL电苹
- 4路脉冲计数器输入通道,可对脉冲上升沿、下降沿进行计数;
- 2路UART,可输出RS485总线控制信号(DE),最大波特率可达2.25Mbps;
- 8路PWM信号输出,输出占空比可调(0%~100%),输出频率可调(1Hz~20MHz);
- 16路EasyScale总线信号输出,可对总线时序进行调节;
- 2
SDI12总线输出(需要外接收发器),有专门针对SDI12的命令发送和接收函数量;
- 安全电压范围:0~5V;
- 硬件部分尺寸:103mm×53mm×28mm,硬件部分重量:约200g;
- 工作温度范围:-40℃~85℃
